礦用泡沫降塵裝置KPZ-0.2/04型
產品簡介
我公司生產的第三代礦用泡沫抑塵系統KPZ-0.2/0.4型，是利用井下的除塵水管和壓風管路，在水中加入一定的添加劑，引入風壓，通過專用設備，完成吸料、混料、發泡等一系列工藝流程，產生泡沫，泡沫通過分配器、噴頭支架組件噴灑至塵源上。泡沫通過良好的覆蓋、濕潤、黏附等方式作用于粉塵，有效地降低采掘面上的粉塵濃度，極大地改善了采掘工作面的工作環境，提升井下作業人員的工作效率，有效降低采掘的職工塵肺病的發病率。

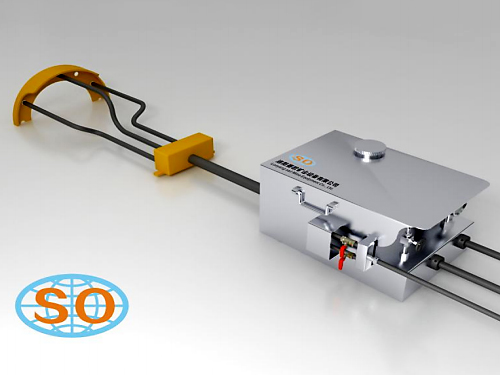

KPZ-0.2/0.4型設備圖

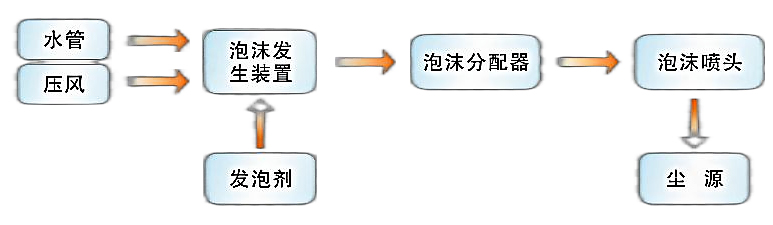

系統流程圖
● 使用礦用泡沫降塵裝置的優點
● 泡沫抑塵具有以下特點
1）泡沫抑塵與其他濕式抑塵方式相比，用水量可減少50％-80％，抑塵效率比噴霧灑水提升3～5倍；
2）泡沫能夠無間隙地覆蓋塵源，從根本上阻止粉塵向外擴散；
3）液體形成泡沫后，總體積和總表面積大幅度增大，增加了與粉塵的碰撞效率，提升除塵效率；
4）泡沫的液膜中含有特制的添加劑，能迅速改變粉塵的濕潤性能，增加粉塵被濕潤的速度；
5）泡沫具有很好的粘性，粉塵和泡沫接觸后會迅速被泡沫黏附；
6）泡沫劑滲透入煤孔裂隙內，泡沫覆蓋于煤壁及落煤之上，能夠有效防止煤體內的瓦斯放散，從而降低掘進工作面瓦斯?jié)舛取?/p>
● 泡沫含水量小，不會造成地面積水（左）
● 泡沫表面積增大增加與粉塵的接觸面（中）
● 泡沫粘性大，吸附性、包裹性好除塵率高（右）
泡沫除塵裝置的結構及參數
（一）結構
1、礦用泡沫抑塵系統是由泡沫產生設備，泡沫噴頭及支架兩個組成部分組成。
2、箱體及泡沫產生設備是泡沫抑塵系統的主要設備，它由箱體、吸料集成塊、給水控制、吸料控制系統、混料裝置、發泡集成塊、給氣控制、發泡控制系統，再生泡裝置、吹泡控制系統等組成，箱體采用304不銹鋼制作，其余各金屬零部件均采用中碳鋼（45#）經調質處理制作，且制作工藝嚴謹，精湛，表面均耐酸、耐堿、防腐，全部非金屬零件均采用耐酸，耐堿型，防靜電，阻燃材質制作，整體設備及主要零部件均做靜壓滲透檢測，無跑、冒、滴、漏現象。
3、分配器主要是對發泡介質的能量進一步儲存與重新分析的裝置，它由殼體，進泡入口端接頭，出泡出口端接頭等組成。
4、噴頭架是將一定能量的發泡介質噴送至灰塵表面，促使發泡介質對灰塵大面積碰撞，無空隙覆蓋灰塵的一種裝置。它由導泡管、噴頭、擋板、弧形板、發泡入口接頭等組成。
（二）泡沫除塵裝置的主要技術參數
|
耗水量m³/h |
0.5～1 |
|
產泡量m³/h |
50～100 |
|
耗氣量m³/h |
40～100 |
|
發泡劑添加量(%) |
0.3～0.5 |
|
發泡倍數 |
40～50 |
|
箱體容積(m³) |
0.06 |
|
重量 |
65kg |
|
進水壓力(MPa) |
≥0.4 |
|
進氣壓力(MPa) |
≥0.2 |
|
進水接口尺寸 |
DN25礦用快接 |
|
進氣接口尺寸 |
DN25礦用快接 |
（三）、適用環境及條件
● 裝置在下列環境條件中應能正常工作：
● 環境溫度：0～40℃；
● 大氣壓力：86kPa～110kPa；
● 平均相對濕度：≤95%；
● 含有瓦斯和煤塵爆炸危險的煤礦井下；
主要用于煤礦井下綜掘工作面、轉載點、鉆機鉆孔等工作面的降塵工作。配合本公司生產的MKCC-I納米抑塵劑使用，該抑塵劑無毒無害，生物降解性好，不會造成二次污染，可提供國內權威機構無毒無害的檢測報告。

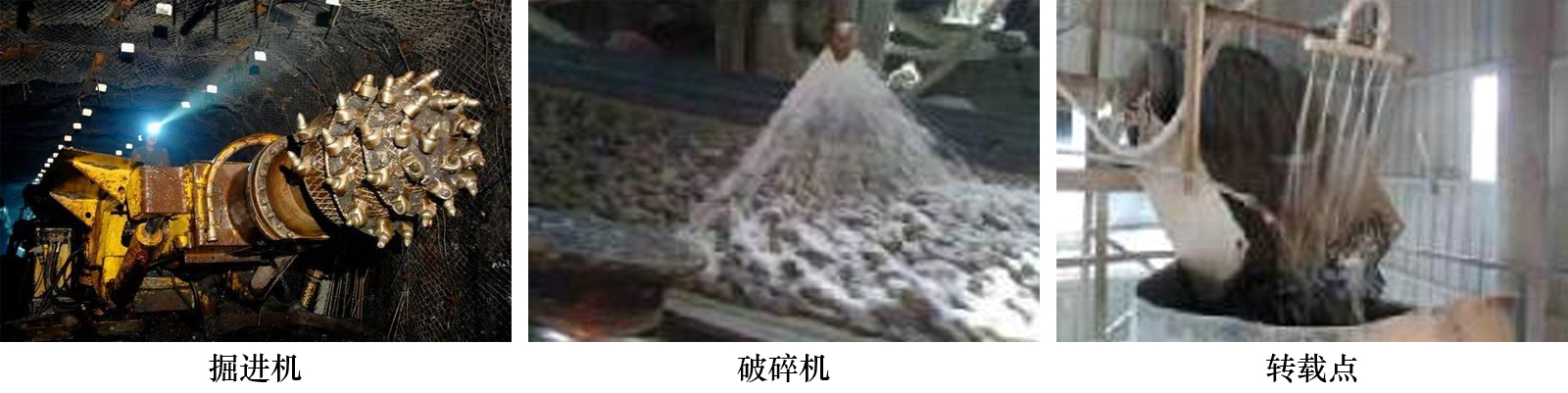

● 產品適用范圍
（四）、泡沫降塵與其他除塵方式的對比
|
降塵方法 |
降塵原理 |
降塵效果 |
優缺點 |
|
煤層注水 |
利用水的壓力通過鉆孔把水注入即將回采的煤層中，使煤體得到預先的濕潤，以便減少采煤時浮游的煤塵產生量。 |
采煤面：30% |
但注水技術和設備因素限制（施工難度大，操作程序復雜），在我國煤層注水的工作面數量較低；容易惡化井下工作環境。 |
|
除塵風機 |
采用除塵器將空氣中的粉塵分離出來，從而達到凈化空氣含量的目的。 |
降塵率：30% |
距離較遠，粉塵量大時，不能及時清除；距離遠，設備體積龐大，移動不方便。 |
|
噴霧降塵 |
像浮游于空氣中的粉塵噴射水霧，通過增加塵粒重量，達到降塵目的。 |
采煤面：30% 掘進面：10% |
霧滴粒經過大會很快沉降，過小容易蒸發，且易被風流帶走，兩者均不利于降塵。噴頭易堵塞。不穩定。 |
|
泡沫降塵 |
利用礦井工作面的風壓與水壓為動力源，把水、氣和發泡劑通過設備混合后，產生大量氣、液兩相泡沫，經噴頭作用在工作面上，形成一個無間隙的泡沫覆蓋層，利用其特性控制粉塵擴散，同而在源頭上解決粉塵。 |
效果好85%-95% |
覆蓋性能好，黏性大，形成有效保 |
