納米巷道降塵ZPH-0.4/0.6型
一、巷道粉塵的產生及研發背景:
● 粉塵的產生
1、各類采掘設備對煤層進行采掘時產生的粉塵。
2、打眼,鉆孔產生的粉塵。
3、皮帶機震動,轉載產生的粉塵。
4、井下破碎設備產生的粉塵。
● 研發背景
如果要達到預期的粉塵治理效果,任何單一的除塵方式都不能很好的解決復 雜的產塵問題。巷道的粉塵治理需要針對粉塵的產生性質,有針對性的解決塵源 由此我公司推出了納米巷道除塵方案,納米噴霧除塵和納米抑塵劑相結合,完全 能滿足工作完各種塵源的治理工作。
● 礦用噴霧降塵裝置ZPH-0.4/0.6型
二、產品介紹
(一)大巷降塵系統由兩部分組成:
1、氣,液兩相超聲波微霧噴淋系統。該系統功能是把 礦用納米固體除塵劑按一定的恒比例加入到除塵水里,然后 通過超聲波霧化噴嘴,把混合液霧化為直徑5-10μm的水霧顆 粒對空氣中的粉塵進行有效的濕潤使粉塵失去飛揚能力,進 而起到良好的除塵效果。
2、固體納米抑塵劑NMCC-I。現有噴霧降塵對于10μm的細微煤塵的降塵效率一般只能達 到30%,加入固體納米抑塵劑后,通過破壞水分子表面的張力提升水對煤塵的撲捉能力,從而有效改善降塵效果 ,除塵率最高可達80%,節水可達20%,,并保持煤體或煤塵濕潤, 預防二次揚塵,同時也保護了巷道內的工作環境。
ZPH-0.4/0.6型

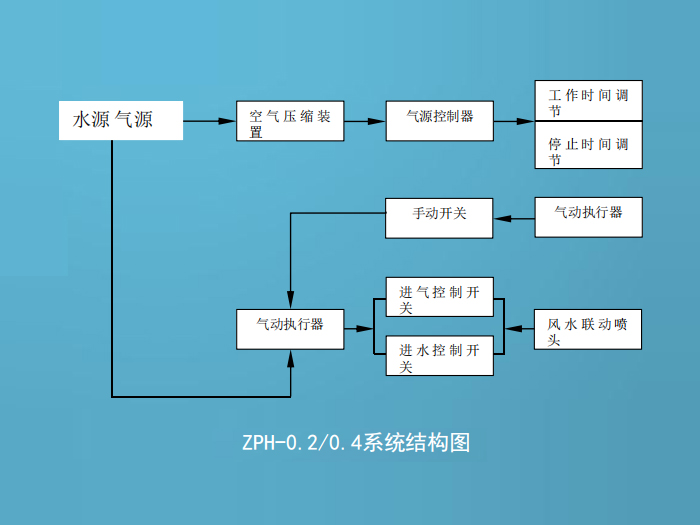

(二)、 主機結構
礦用噴霧降塵裝置ZPH-0.4/0.6又稱 (礦用納米巷道降塵裝置)它是我公司為 了解決巷道粉塵,專門研發設計的,主機 由四部分組成:
1、納米噴霧降塵裝置
2、固體納米抑塵劑組件
3、水處理系統
4、氣動控制系統。
1、納米噴霧降塵裝置設置,利用納米微 霧噴頭,把除塵水顆粒直徑霧化到5-10μm,并形成兩組或三組除塵霧墻,對隔離 粉塵和降塵起到至關重要的作用。
2、固體納米抑塵劑組件提升除塵水對粉塵的撲捉能力,能很好的解決巷道漂浮的粉 塵,也可解決皮帶機轉載點,破碎機和各種大型采掘設備生產過程中產生的粉塵。
3、除塵水處理系統處理井下除塵水,防止除塵系統內部結垢,防止除塵噴嘴堵塞。
4、氣動控制系統,可實現遠程控制,一鍵啟動自動功能和定時循環噴霧功能,使用安 全可靠。
(三)、適用環境及條件
裝置在下列環境條件中應能正常工作: 環境溫度:0~40 ℃; 平均相對濕度:≤95%; 大氣壓力:86kPa~110kPa; 含有瓦斯和煤塵爆炸危險的煤礦井下 主要用于煤礦井下回采、掘進工作面、井下各轉載點及洗煤廠、電廠等井上煤塵污染 場所的噴霧降塵。NMCC-I納米抑塵劑,無毒無害,生物降解性好,不會造成二次污染, 可提供國內權威機構無毒無害的檢測報告 。

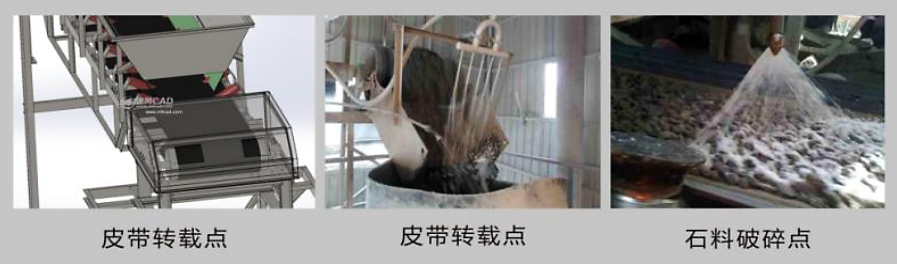

使用場景圖
(四)、ZPH-0.4/0.6型使用參數
額定工作氣壓 |
0.4MPa |
工作氣壓范圍 |
(0.4~0.8)MPa |
單個噴頭耗氣量 |
≤40m³/h |
噴射距離 |
≥1m |
除塵率 |
≥80% |
額定工作水壓 |
0.6MPa |
工作水壓范圍 |
(0.6~1.2)MPa |
單個噴頭耗水量 |
≤100L/h |
納米固體抑塵劑 |
6公斤/月 |

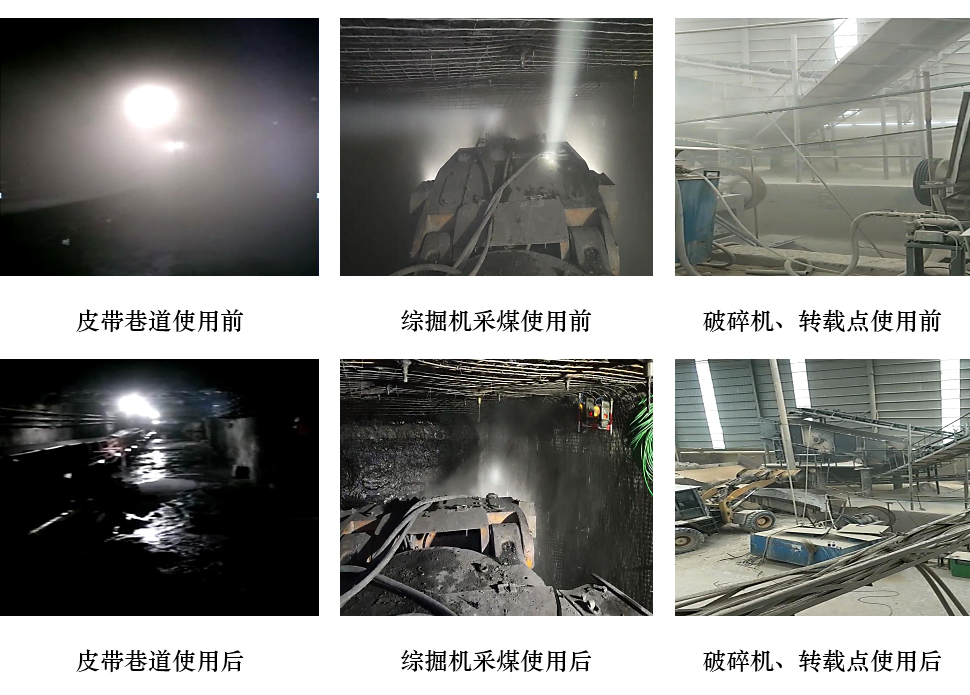

● 使用對比

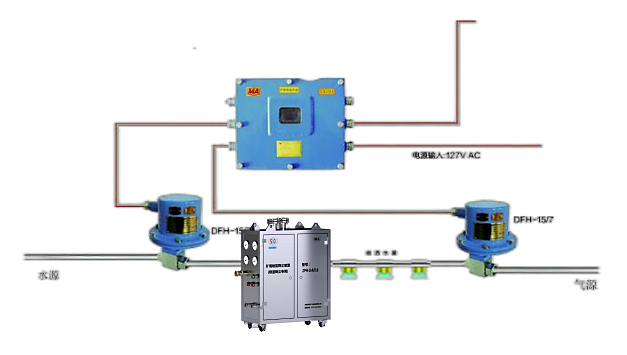

五、礦用噴霧降塵裝置ZPH-0.4/0.6型優勢 1.本裝置可長期工作,不會造成道路泥濘。 2.本裝置非電控結構,排除了電器元件性能帶來的失爆和故障問題;解決了電控 類噴霧裝置,安裝或維修時必須停電、停產帶來的不便。 3.本裝置采用精細霧化裝置,節約水源。 4.本裝置使用了內置反沖式過濾器,解決了噴頭堵塞問題。 5.本裝置安裝快捷方便,在適合安裝的位置,按示意圖插好 幾個接口即可,無需停電停產。 6.改變了自動控制必須依賴電源的被動局面, 可以設定噴霧和停止時間,自動控制。 7.本裝置預留遠程自動化端口,可隨時連接 井下設備信號控制端,實現自動化控制如圖 所示:
